بگ فیلتر

بگ فیلتر (Bag Filter) یا غبارگیر با مکانیزم پالس جت از رایج ترین سیستم های فیلتراسیون مورد استفاده در پروسه‌های صنعتی برای جداسازی غبار و دیگر ذرات همراه هوا یا گاز می‌باشد. مکانیزم عمل کلی دستگاه بگ فیلتر به این شرح است که هوای آلوده به غبار و یا دیگر ذرات ابتدا به سمت هاپر دستگاه هدایت می‌شود در این مرحله سرعت جریان هوا کاهش یافته و سپس هوای غبارآلود از کیسه فیلترها عبور داده می‌شود غبار و دیگر ذرات همراه هوا به‌روی سطح فیلترها جمع می‌شوند. هوای پاک عبور یافته از کیسه فیلترها به سمت محفظه خروجی دستگاه هدایت شده و مواد جمع شده روی فیلترها به صورت اتوماتیک پاکسازی شده و به درون هاپر فیلتر ریخته و جمع‌آوری می‌شوند. این ذرات سپس توسط روتاری ایرلاک و اسکروکانوایر به بیرون از دستگاه تخلیه می شوند.
مطالعه کنید: فن سانتریفیوژ توربو

دستگاه بگ فیلتر (بگ فیلتر) برای آن‌که به صورت بهینه جواب‌گوی نیاز فیلتراسیون یک مجموعه باشد می‌بایست مطابق شرایط و نوع مصرف طراحی شود. تراکم ذرات در هوای ورودی به فیلتر، سایز این ذرات، سطح فیلتراسیون و ابعاد فیلترها از جمله اِلمان‌های اساسی در طراحی سیستم‌های بگ فیلتر با درصد پاکسازی بالا می باشد .

انواع بگ فیلتر :

غبارگیرهای پالس جت (بگ فیلتر) ساخت هوا سیستم ایران به 3 تیپ کلی زیر تقسیم بندی شده که هر تیپ دارای طیف کاملی از مدل ها می باشد:

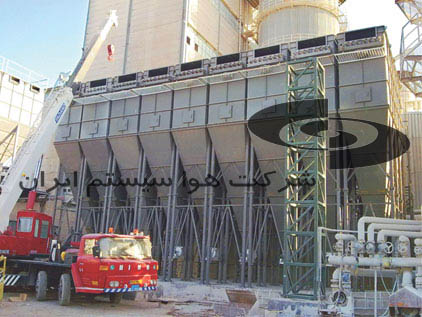

بگ فیلتر (بگفیلتر) :

طراحی شده جهت ظرفیت‌های متوسط تا نسبتاً بالا

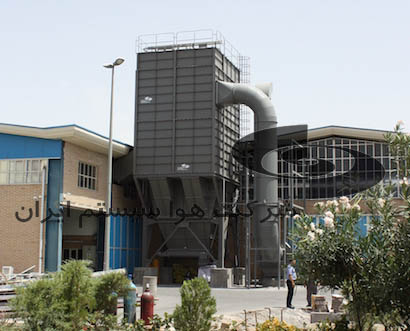

بگ هاوس :

به طور خاص طراحی شده جهت ظرفیت‌های فوق بالا

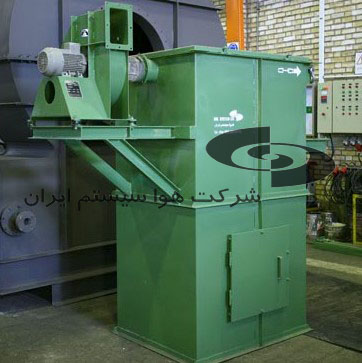

فیلترهای Bin Mounted:

به منظور نصب مستقیم بر روی محل غبارگیری

مزایای استفاده از بگ فیلتر

بگ فیلتر با غبارزدایی هوا می تواند مزایا و فواید بسیاری برای صنایع مختلف داشته باشد. برای انجام بسیاری از فعالیت ها و امور صنعتی از این وسیله به بهترین شکل ممکن استفاده می کنند. در این بخش می خواهیم با مزایای استفاده از بگ فیلتر بیشتر آشنا شویم.
- این وسیله را می توان دوست دار محیط زیست معرفی کرد، چرا که با نوع فعالیتی که دارد به حفظ سلامت محیط زیست کمک می کند.
- استفاده از آن راندمان کاری را افزایش می دهد.
- باعث افزایش بازدهی می شود.
- بگ فیلتر از طراحی و مکانیزم جدید و مدرنی بهره می برد.
- جالب است بدانید که این سیستم بسیار کم مصرف است و از این رو در مصرف انرژی صرفه جویی زیادی می کند.
- سیستم در حین کار صوت کمی داشته و از این رو آلودگی صوتی ایجاد نمی کند
- قطعات به کار رفته در سیستم بگ فیلتر در صورت بروز مشکل قبل تعمیر هستند. همچنین در صورت نیاز، می توان این قطعات را تعویض کرد.
- سیستم بگ فیلتر تست ها و آزمایش های زیست محیطی که بر روی دستگاه های صنعتی انجام می شود را با موفقیت پیموده است.
- هزینه های کاربری این سیستم بسیار پایین و مقرون به صرفه است.
- کیسه های به کار رفته در این سیستم، دوام و ماندگاری بالایی دارند.
- این سیستم و تجهیزات آن در مقابل گازهای قابل اشتعال یا ذرات غباری که قابلیت انفجار دارند، مقاومت خوبی از خود به نمایش می گذارد.
- کاربری و استفاده از سیستم بگ فیلتر راحت و آسان است.

اجزای تشکیل دهنده بگ فیلتر

بگ فیلتر یا غبارگیر صنعتی طراحی خاصی دارد. در ادامه شکل ظاهری و اجزای تشکیل دهنده آن را مورد بررسی قرار می دهیم. کیسه ها، مهم ترین اجزای تشکیل دهنده غبارگیر صنعتی به شمار می روند. در واقع این سیستم از چند کیسه استوانه ای شکل ساخته شده که همگی آن ها از جنس پارچه ساخته می شوند. فیلترهای به کار رفته در غبارگیر صنعتی دارای سطحی مخروطی شکل هستند. این مخروط های کوچک به ذرات و گردوغبار اجازه نمی دهند که از سطح بگ فیلتر یا همان غبارگیر صنعتی عبور کنند.

در نتیجه هوایی که حامل گردوغبار و ذرات آلاینده است وارد فیلتر کیسه ای شده، آلاینده های خود را بر روی سطح فیلتر به جا گذاشته و خود، از سطح آن عبور می کند. این عملیات آنقدر تکرار می شود تا ذرات بر روی هم انباشته شده و اجازه عبور هوا را از سطح بگ فیلتر نمی دهند. در این مرحله سیستم تمیز کننده، کار خود را شروع می کند. این سیستم، دستگاه غبارگیر صنعتی را برای فرایند فیلتراسیون آماده می کند. ( این کار هم به صورت آنلاین و هم به صورت آفلاین انجام می شود). حال بیایید با اجزای تشکیل دهنده بگ فیلتر (غبارگیر صنعتی) آشنا شویم.

- فیلترهای کیسه ای

- قفسه های نگهدارنده

- فن سانتریفیوژ

- کمپرسور هوا

- محفظه پایین دستگاه که هاپر جمع کننده نام دارد

- سیستم مخصوص تخلیه کردن غبار

- سیستم مخصوص برای پاکسازی فیلترهای کیسه ای

- بدنه اصلی غبارگیر صنعتی

- جرقه گیر (سیلیکون)

- ونتوری

- شیر برقی

- فن

- تابلو کنترل جت پالس

بگ فیلترهای ساخت هوا سیستم ایران مجهز به سیستم کنترل و پاکسازی تمام اتوماتیک بوده و امکان تجهیز این بگ فیلترها به جهت کارکرد در درجه حرارت بالا میسر می‌باشد.

شرکت هواسیستم ایران مفتخر است که به عنوان اولین و بزرگ‌ترین طراح و سازنده فن سانتریفیوژ، بگ فیلتر و اسکرابر هوا با بیش از ۲۵ سال سابقه و اجرای پروژه‌های صنعتی به رشد صنعت کشور کمک بسیاری کرده باشد.


  • بگ فیلتر(Bag filter) بگ فیلتر(Bag filter)
    جهت فیلتراسیون در ظرفیت های متوسط تا نسبتاً بالا
  • بگ هاوس( Bag House ) بگ هاوس( Bag House )
    جهت فیلتراسیون در ظرفیت های بسیار بالا
  • Bin Mounted فیلتر Bin Mounted فیلتر
    جهت غبارگیری به صورت Local به نحوی که غبارو ذرات جداشده در همان محل غبارگیری تخلیه شوند.
